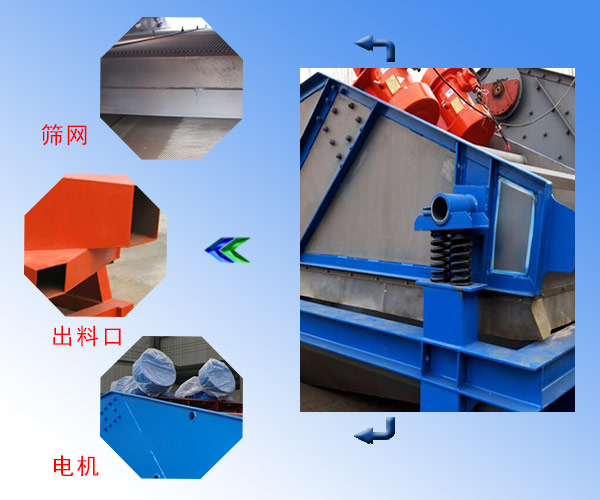

ZSG矿用振动筛

ZSG矿用振动筛

ZSG矿用振动筛是一款重型筛分设备,矿用广泛的应用于矿山、煤矿等行业,具有产量大、结构简单、使用寿命长等优点。

处理量:10-460(t/h)

筛孔尺寸:3-50(mm)

给料粒度:<150(mm)

适用物料:冶金、矿山、煤炭、建材、化工、医药、磨料、粮食

全国销售热线 : 0373-268 2333

在线咨询报价

ZSG矿用振动筛介绍

ZSG矿用振动筛

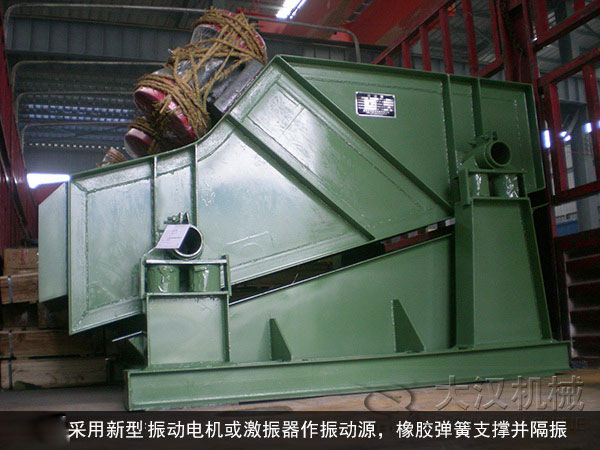

ZSG系列矿用重型振动筛是我公司自行研制的一种新型,高效筛分设备,主要用于冶金、矿山、煤炭、建材、电力、化工等行业,尤其以冶金行业用途最为广泛,是高炉槽下、焦化厂、选矿厂常用的筛分机械,该机采用新型节能振动电机或激振器作振动源,橡胶弹簧支撑并隔振,具有处理量大、筛分效率高、筛网更换方便、安装及维修渐变等优点。

ZSG矿用振动筛的特点

1、处理能力大,筛分效率高。

2、振动器采用轴承稀油润滑、外置式块偏心结构。

3、振动器整体拆装,维护、更换方便,大大缩短了检修周期。

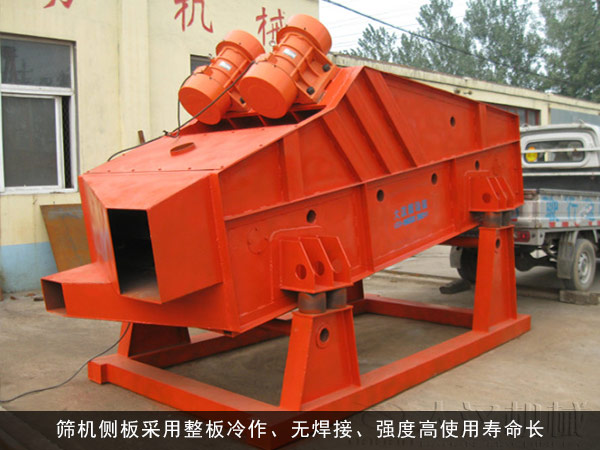

4、筛机侧板采用整板冷作、无焊接、强度高使用寿命长。

5、筛机采用橡胶弹簧减振,与金属弹簧比,具有噪音小,寿命长,过共振动区平稳、 筛机各支点动负荷小等优点。

6、电机与激振器联接采用挠性联轴器,具有使用寿命长,对电机冲击小等优点。

<

该系列振动筛广泛用于煤炭、冶金、水电、矿山、建材、化工、电力、交通、港口等行业的分级作业。

ZSG矿用振动筛工作原理

ZSG矿用振动筛

ZSG系列矿用重型振动筛工作时,由激振器产生的激振力通过筛箱传递给筛箱的筛面上,因激振器产生的激振力为纵向力,迫使筛箱带动筛网面做纵向前后位移,在一定条件下,筛网面上的物料因受激振力作用而被向前抛起,落下小于筛孔的物料则透筛而落到下层,物料在筛面上的运动轨迹为抛物线运动,由于这样周而复始的物料运动,物料从入料端落入筛箱后,迅速前进,松散,透筛,完成筛分工作。

ZSG矿用振动筛的结构

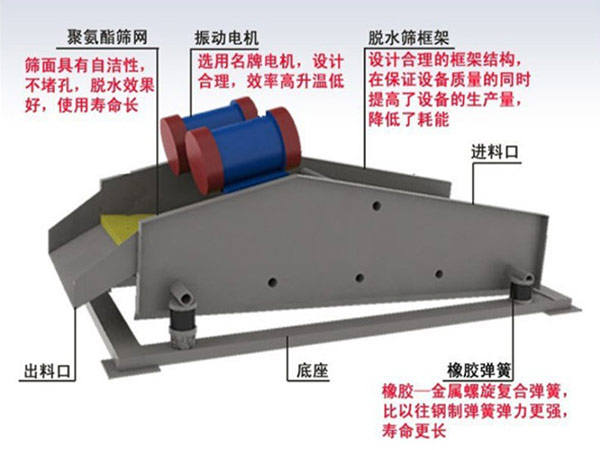

ZSG矿用振动筛由筛箱、振动电机、减振系统及底架等组成。

筛箱由筛框、筛板、衬板等组成。

筛箱依靠两台相同的振动电机做相反方向自同步旋转,使支承在减振器上的整个筛机做直线振动,物料从入料端落入筛箱后,迅速前进、松散、透筛,完成筛分作业。

振动电机采用高性能、高寿命的振动电机为激振源,调节振动电机激振力的大小,可以改变筛机的振动幅。

减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓及底盘等组成。本系列振动筛的振动电机安装方式可分为上振式和下振式,减振器安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

型号 筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V
ZSGB-0615 0.9 10 <150 3 10-100 16 6-9 YZO-10-6 2*1.0 380
ZSGB-0918 1.62 10 15-160 YZO-20-6 2*2.0
ZSGB-1020 2 15 5 15-200 YZO-20-6 2*2.0
ZSGB-1224 2.88 10 25-300 YZO-30-6 2*2.5
ZSGB-1030 3 15 10 35-360 YZO-30-6 2*2.5
ZSGB-1230 3.6 15 40-400 YZO-50-6 2*3.7
ZSGB-1530 4.5 15 15 45-460 YZO-50-6 2*3.7
ZSG2B-0615 0.9 10 10-100 YZO-10-6 2*1.0
ZSG2B-0918 1.62 10 20 15-160 YZO-20-6 2*2.0
ZSG2B-1020 2 15 15-200 YZO-20-6 2*2.0
ZSG2B-1224 2.88 10 25 25-300 YZO-30-6 2*2.5
ZSG2B-1030 3 15 35-360 YZO-30-6 2*2.5
ZSG2B-1230 3.6 15 50 40-400 YZO-50-6 2*3.7
ZSG2B-1530 4.5 15 45-460 YZO-75-6 2*5.5
