脱水筛

脱水筛

脱水筛的振动电机,更换方便,底座橡胶弹簧用来减震,使振幅不大,缓慢的振动,脱得干净,并且可以根据产量和含水量来定制。

生产能力:75-100(t/h)

给料粒度:≤300(mm)

电机功率:7.5-18.5(kw)

适用物料:煤泥、尾矿石英砂、金矿等。

全国销售热线 : 0373-268 2333

在线咨询报价

脱水筛产品介绍

脱水筛

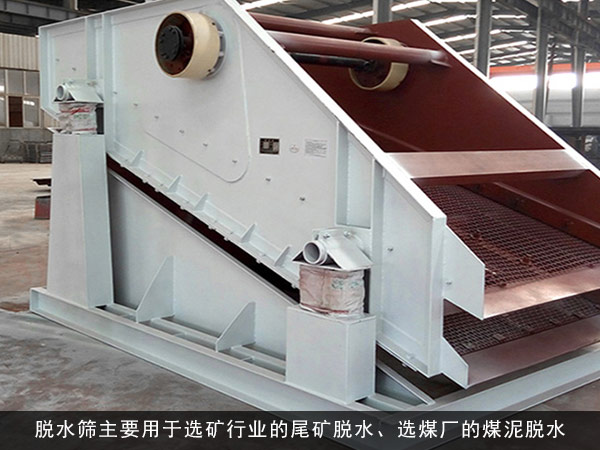

脱水筛又称高频脱水筛,通过激振力改变了矿浆表面的水张力,浆水透过筛网成为筛下物,而微细物料被筛网阻隔形成滤层受振动力影响向前运动排出。脱水筛主要用于选矿行业的尾矿脱水、选煤厂的煤泥脱水、水洗石英砂脱水和陶瓷泥浆脱水,以及电力、制糖、制盐等工业部门对中细颗粒物料进行干湿式分级、脱水、脱介和脱泥。

脱水筛工作原理

脱水筛采用了双电极自同步技术,通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动。

脱水筛产品特点

脱水筛

1.噪音小、维修方便。

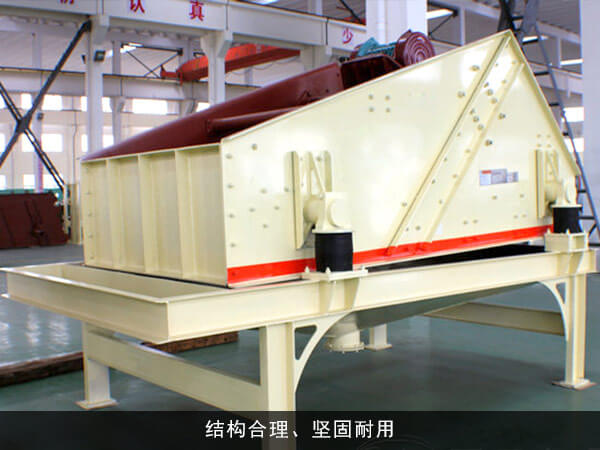

2.结构合理、坚固耐用。

3.脱水效果好,安全可靠。

4.筛分处理能力大,筛分效率高。

5.重量轻,拆装方便,便于维护、无突发性段簧。

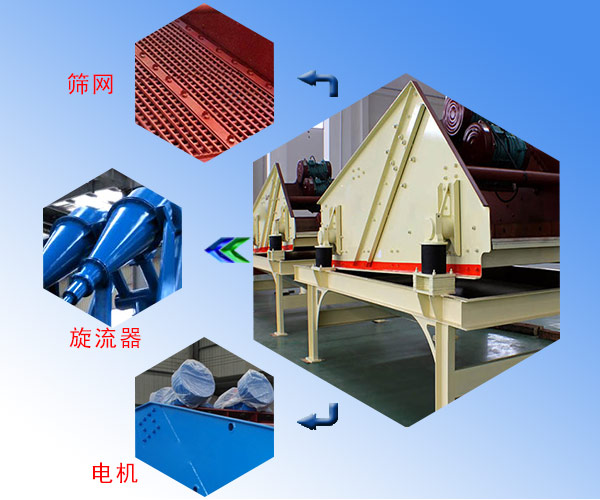

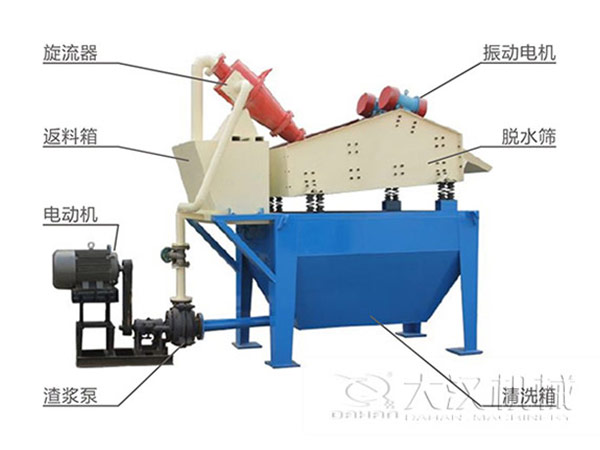

脱水筛结构组成

TSS型脱水筛主要由:支撑装置(底座和减振装置)、筛箱、振动电机组成。

1.支撑装置:筛体由四个支承装置支撑,每个支撑装置由橡胶弹簧、固定筛体卡、弹簧导向座、弹簧支座等组成。橡胶弹簧是减振装置中不可缺少的元件,减少筛体对地基的动负荷。

2.筛箱:筛箱由筛框、筛板及压紧装置组成。

筛框:由高强度钢板与加强角钢组成的侧板、钢管、角钢、槽钢等焊接而成,内侧焊有支撑筛板的托架。

筛板:单层筛的筛板使用不锈钢条缝焊接网筛板,条缝宽度为0.3mm、0.5mm、0.6mm不等,可按客户脱水要求选择;双层筛的下层筛板与单层筛相同,上层筛板一般采用不锈钢编织网,也可采用不锈钢条缝焊接网。

3振动电机:整台筛机的核心部分采用YZDP/YZDT/JZO/YZO/YZS/YZD/YZU型振动电机。

型号 筛面 给料粒度mm 生产能力t/h 振动频率 双振幅 电机功率KW 外形尺寸(长宽高)mm 参考重量kg
面积 筛网尺寸mm 筛网结构
ZSM1542 6 0.25-13 条缝 ≤300 75-100 800 9-10 11 4500*2690*1710 4016
ZSM1556 8 13-50 冲或条 ≤300 30-60 800 10 15 5850*2675*1703 4642
2ZSM1556 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 15 5850*2575*2023 5649
ZSM1556B 8 13-50 冲或条 ≤300 30-60 800 11 7.5*2 5850*2854*1707 4769
2ZSM1556B 8 上13-50;下0.25-13 上冲下条 ≤300 30-60 800 11 7.5*2 5850*2854*2023 5790
ZSM1756A 9.5 13-50 冲或条 ≤300 50-80 800 10 15 5850*2925*1703 5098
2ZSM1756A 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 15 2550*2770*2015 6105
ZSM1756B 9.5 13-50 冲或条 ≤300 50-80 800 10 7.5*2 5850*3104*1703 5226
2ZSM1756B 9.5 上13-50;下0.25-13 上冲下条 ≤300 50-80 800 10 7.5*2 5850*3104*2020 6246
ZSM1856 10 13-50 冲或条 ≤300 50-80 800 11 11 5600*2778*1557 4580
ZSM2065 13 13-50 冲或条 ≤300 70-100 800 11 18.5 6750*3208*1885 6577
2ZSM2065 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 18.5 6750*3140*2180 7946
ZSM2065B 13 13-50 冲或条 ≤300 70-100 800 9 11*2 6750*3428*1880 6701
2ZSM2065B 13 上13-50;下0.25-13 上冲下条 ≤300 70-100 800 11 11*2 6750*3428*3185 8068
