直线式振动筛

直线式振动筛

全国销售热线: 0373-268 2333

在线咨询报价

直线式振动筛概述

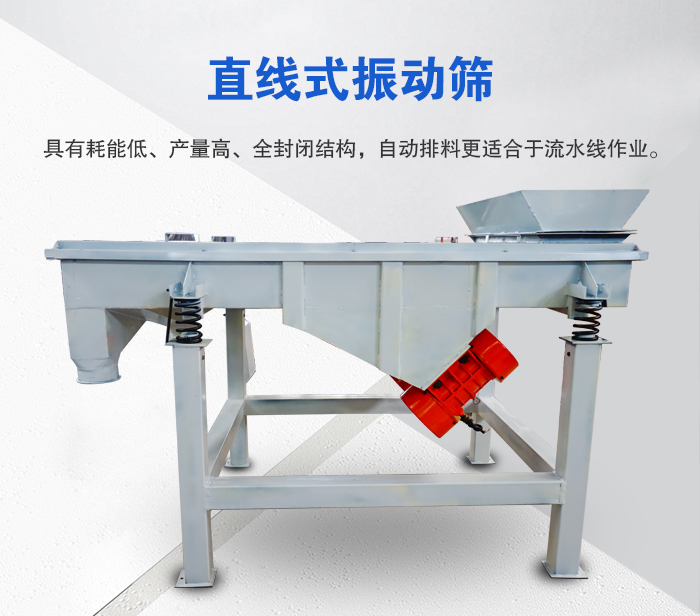

直线式振动筛利用振动电机激振作为振动源,使物料在筛网上被抛起,同时向前作直线运动,物料从给料机均匀地进入筛分机的进料口,通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构,无粉尘溢散,自动排料,更适合于流水线作业。

直线式振动筛工作原理

直线式振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。高筛分目数400目,可筛分出7种不同粒度的物料。

直线式振动筛结构

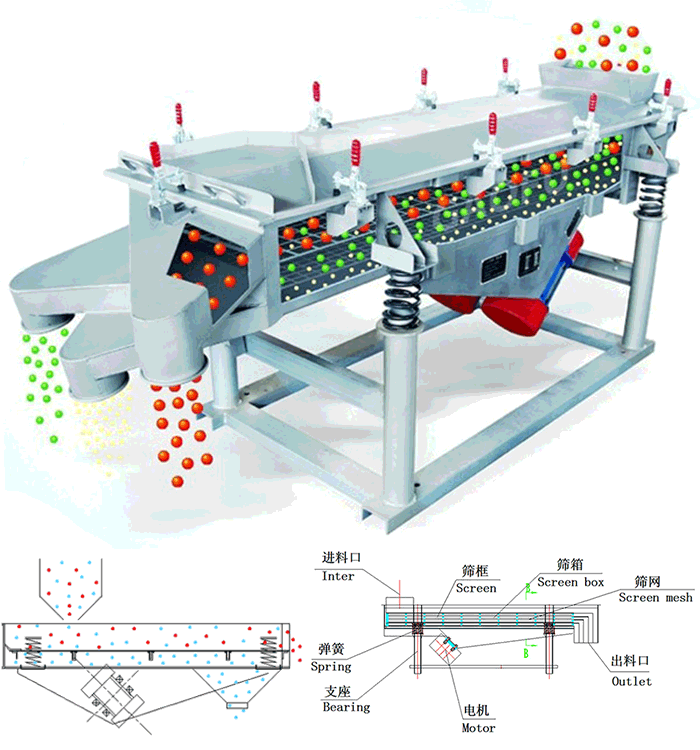

  主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

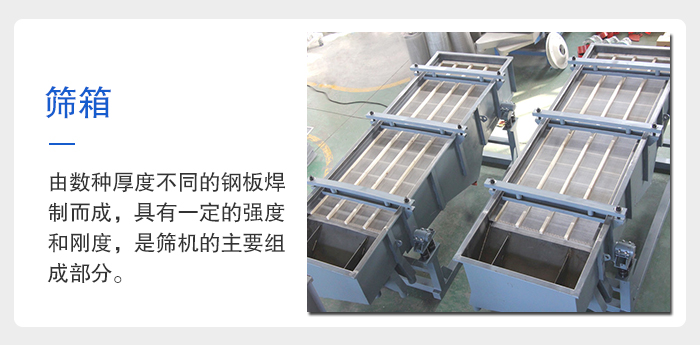

  1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

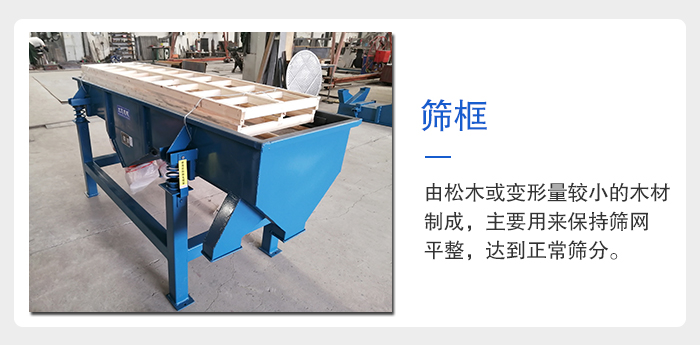

  2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

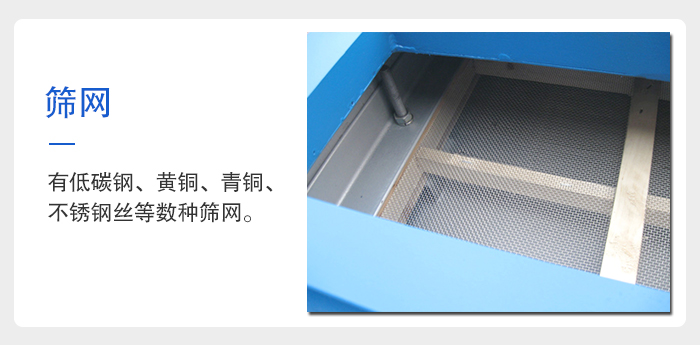

  3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

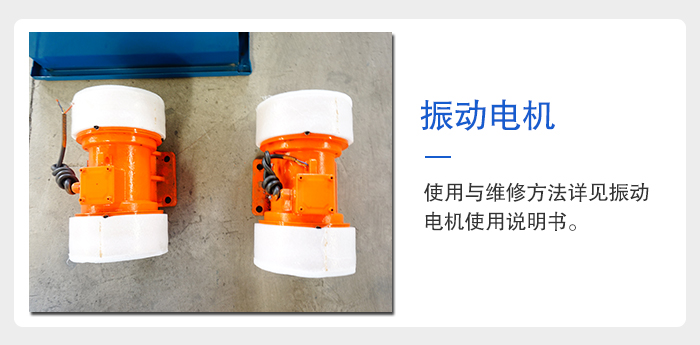

  4、振动电机:(使用与维修方法详见振动电机使用说明书)。

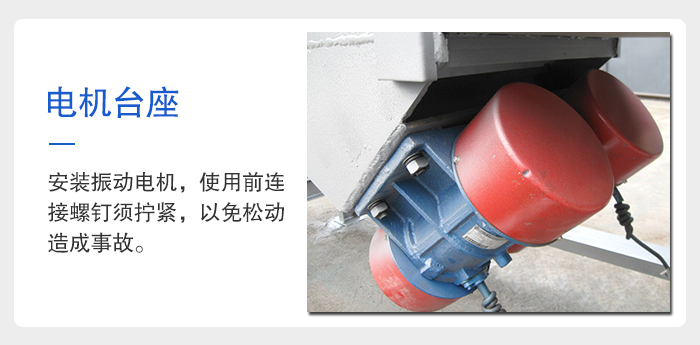

  5、电机台座:安装振动电机,使用前连接螺钉须拧紧,特别是新筛机试用前三天、须反复紧固,以免松动造成事故。

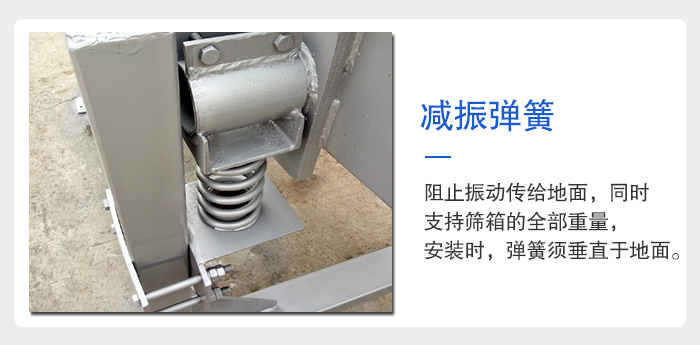

  6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧须垂直于地面。

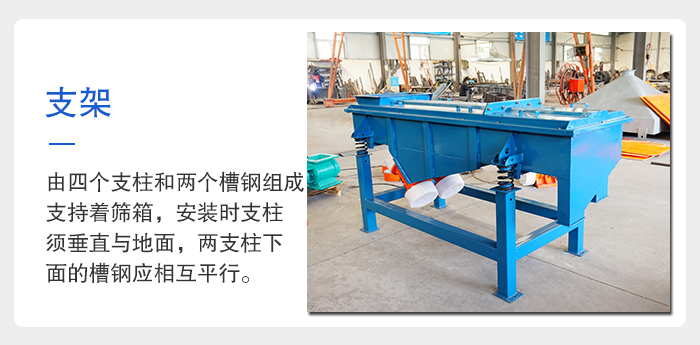

  7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱须垂直与地面,两支柱下面的槽钢应相互平行。

直线式振动筛特点:

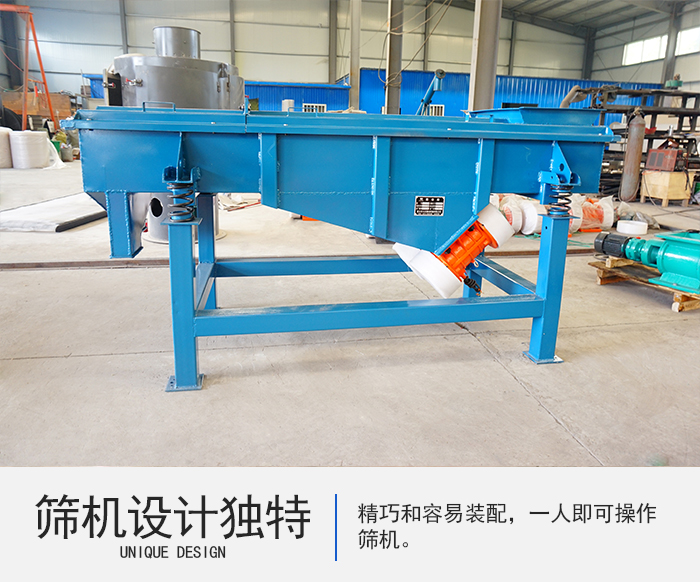

1、筛机设计,精巧和容易装配,一人即可操作筛机。

2、独和其他相关品牌厂商比较,具较大筛选面积和高效益之处理能力。

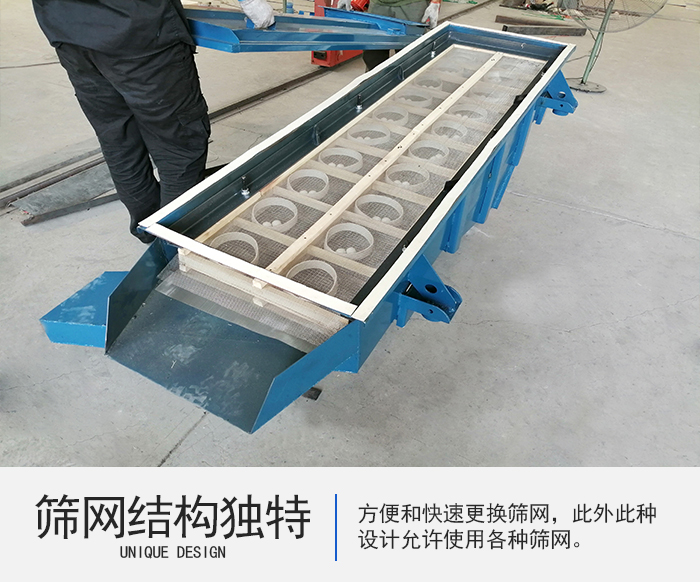

3、独特之筛网结构设计,方便和快速更换筛网(只需3到5分钟),此外此种设计允许使用各种筛网(尼龙、特种龙、PP网)。

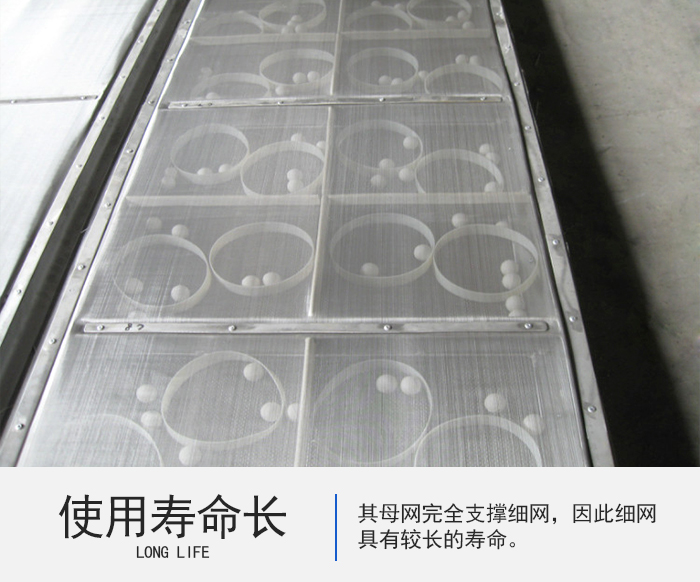

4、其母网完全支撑细网,因此细网可独得较长之寿命,而降低细网耗材使用,淤长时间之生产过程可降低诸多成本。

食品行业:大豆、板栗、小馒头、香料等

化工行业:化肥、尿素、石油焦等

医药行业:中药粉、颗粒药丸、微丸

其他行业:金属粉末行业、矿山业等

新筛机安装好以后,应按以下要求检查

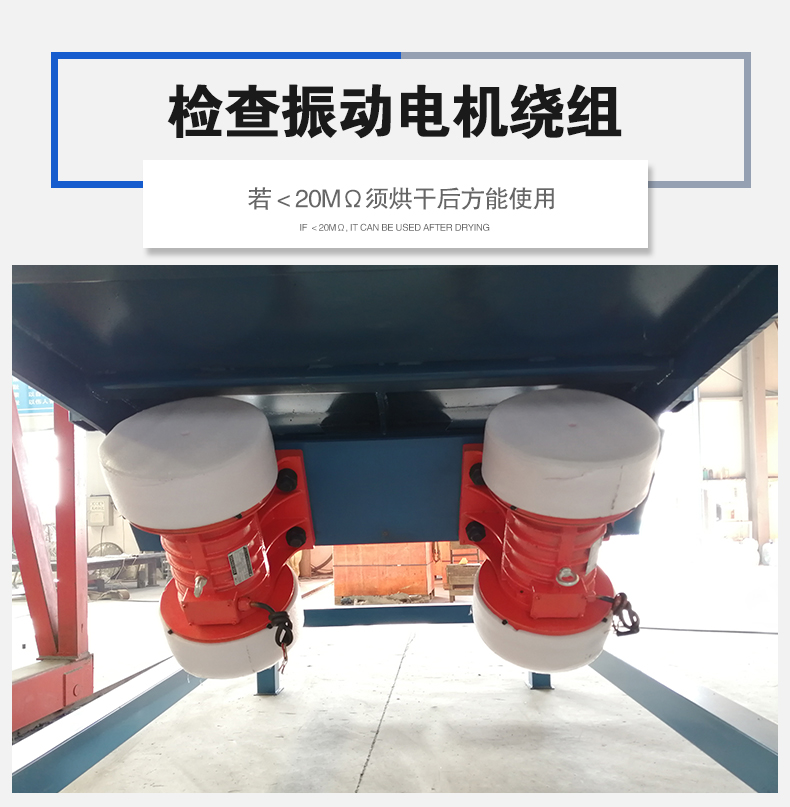

1、检查振动电机绕组对地的绝缘电阻,若<20MΩ须烘干后方能使用。

2、筛体和机座上、下弹簧座圈上,弹簧应完全垂直嵌入弹簧座圈,以保证筛体平衡,筛机的振动部分切勿与机外其它物体有任何硬性连接或接触。

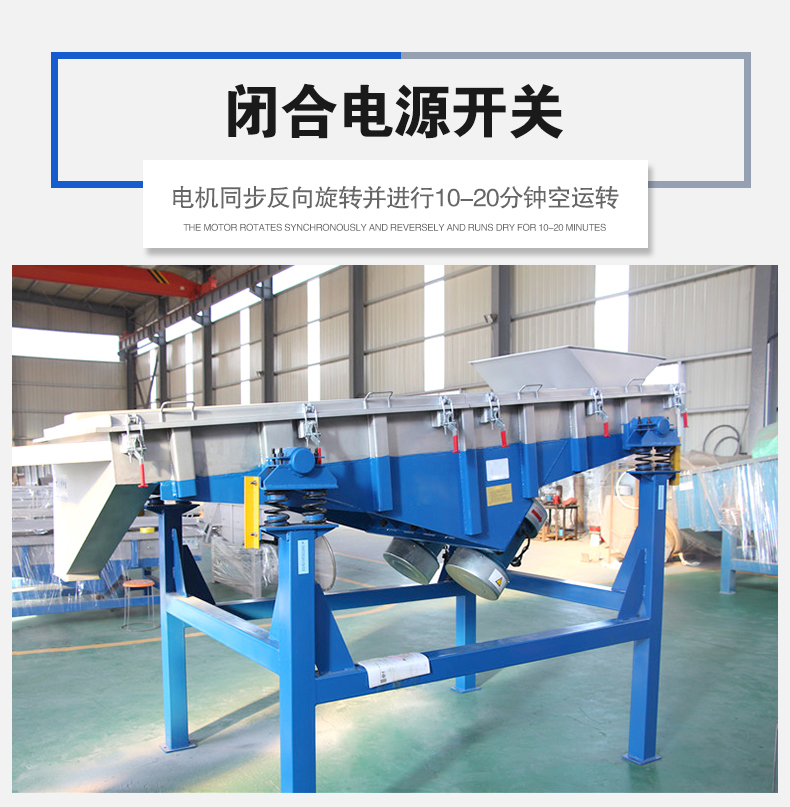

3、闭合电源开关,确认振动电机同步反向旋转,进行10-20分钟空运转,设备在运行时如有异常声音,应迅速关机进行检查处理。设备运转正常后,可将少量需筛分的物料通过进料口设入筛机内,确认物料向出料口方向行进,然后逐渐增加到所需和所能承受的给料量。

4、筛分物料时,应在进料口将物料均匀投入,保证筛面上的物料均匀分布。物料下落时,不得有大的冲击,以免损坏筛网,特殊情况下(如物料粒度相差悬殊大、物料比重大等)应在进料口上加一层较粗的筛网作缓冲。

5、用户可根据筛机的层数,物料比重不同来增减筛机的激振力(通过调节振动电机两端偏心重锤的夹角来增减激振力),使筛机达到佳的筛分效果。

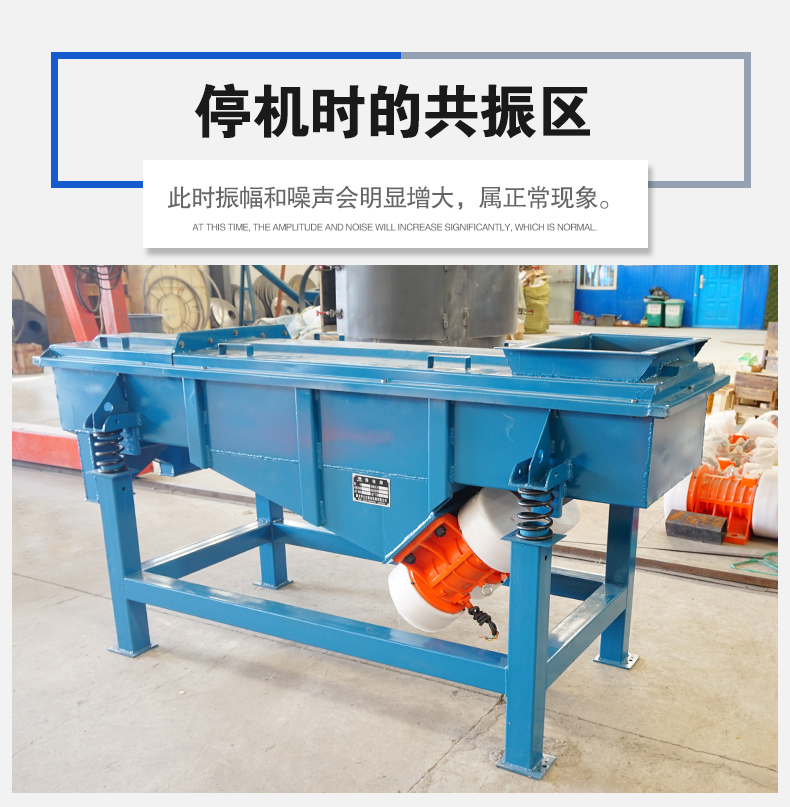

6、设备在停机时产生瞬间的共振区,此时振幅和噪声会明显增大,属正常现象,设备在开停机前,筛面上不得有存留物料,筛网需经常检查是否张紧、破损,如有破损要即时更换。
