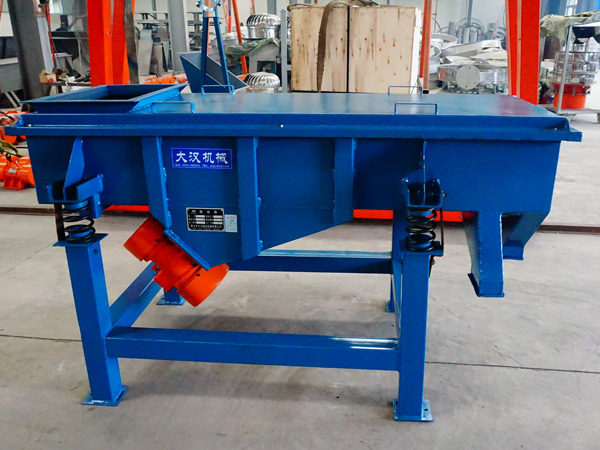

直线振动筛

直线振动筛

适用物料多,用户在作业中获取更大的利润,因设备规格型号不同,整机的市场报价会有差别,结构简单、设计合理、操作方便快捷,在市场深受广大消费者的青睐。

生产能力:0.65-615t/h

进料粒度:≤25mm

装球量:1.5-338t

应用范围:广泛应用于水泥行业,新型建筑行业、黑色与有色金属选矿、玻璃陶瓷等生产行业。

全国销售热线 : 0373-268 2333

在线咨询报价

直线振动筛介绍

直线振动筛

直线振动筛主要由振动电机、电机台座、减振弹簧、筛箱、网架、筛网、支架等部件组成,它们各自都有哪些特点呢?

直线振动筛适用于0.74-10mm,含水小于7%,无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

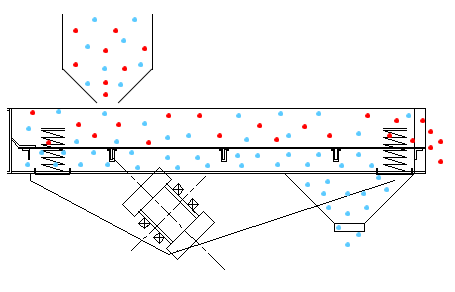

直线振动筛工作原理

直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此直线筛的运动轨迹为一条直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起做跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。

多层粉料振动筛为双振动电机驱动,利用振动电机激振的原理工作。当两台电机作同步、反向旋转时,其偏心块所产生的振动力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在振动力和物料自重力的联合作用下,使物料在筛面上被抛起跳跃式向前作直线运动,以合理匹配筛网达到筛分的目的。

直线振动筛特点

直线振动筛

DZSF型直线振动筛适用于0.74-10mm,含水小于7%,无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

1、全封闭结构,无粉尘溢散,改善车间环境,符合环保要求;

2、独特的装网结构,无混级、串料现象且自动排料,更适合于24小时流水线作业;

3、耗能低、产量高;

4、结构简单、性能可靠、维护方便、筛网使用寿命长;

5、直线筛筛网分为1-5层不等,可根据实际需要选择层数;

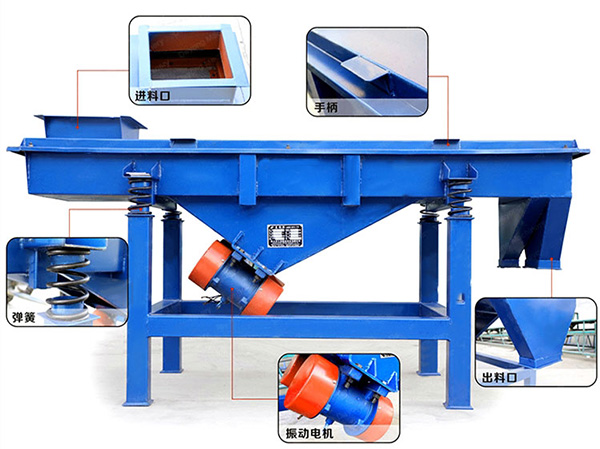

直线振动筛结构

直线振动筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。

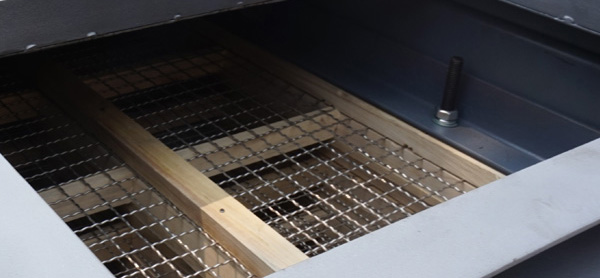

2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。

3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。

6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。

7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

型号 筛面尺寸
(mm)
筛面层数 网孔尺寸
处理量
(t/h)
振次 双振幅
(mm)
电机功率
(kw)
振动方向角 外形尺寸
(长×宽×高)mm
DZSF515 500×1500 1-5 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF520 500×2000 2-200 0.12-20 960 6-8 2×0.37 45-60 2140×808×848
DZSF525 500×2500 2-200 0.12-20 960 6-8 2×0.55 45-60 2750×808×938
DZSF1020 100×2000 2-200 0.11-20 960 6-8 2×0.55 45-60 2219×1320×960
DZSF1025 1000×2500 2-200 0.18-15 960 6-8 2×0.75 45-60 2269×1320×960
DZSF1030 1000×2500 2-200 0.1-20 960 6-8 2×1.1 45-60 3219×1340×1120
型号 筛面尺寸
(mm)
网孔尺寸
处理量
(t/h)
振次
DZSF515 500×1500 2-200 0.12-20 960
DZSF520 500×2000 2-200 0.12-20 960
DZSF525 500×2500 2-200 0.12-20 960
DZSF1020 100×2000 2-200 0.11-20 960
DZSF1025 1000×2500 2-200 0.18-15 960
DZSF1030 1000×2500 2-200 0.1-20 960
